Rico en fibra: reparaciones en fibra de carbono

LA FIBRA DE CARBONO ES UN MATERIAL DE INGENIERÍA DE ALTA CALIDAD INCORPORADO A LA INDUSTRIA. ESTÁ EN MULTITUD DE PIEZAS DE TODOS LOS SECTORES. LAS PRIMERAS APLICACIONES PROCEDEN DE LA AERONÁUTICA, Y DE AHÍ, A LA FÓRMULA 1. TRAS CONSEGUIR UNA GRAN REDUCCIÓN DE PRECIOS EN LA FABRICACIÓN, SE INCORPORA AL AUTOMÓVIL EN CARROCERÍAS COMPLETAS Y NUMEROSAS PIEZAS ESTÉTICAS.

En la náutica, la fibra de carbono se ha afianzado rápidamente debido a sus características, sobre todo su resistencia al medio salino. Se encuentra en todo tipo de embarcaciones medianas, motos de agua, canoas, piraguas, etc. Las palas eólicas –hasta ahora de poliéster y fibra de vidrio– se están sustituyendo por fibra de carbono por su gran resistencia a los impactos de pájaros. Pero, uno de los sectores donde más se ha introducido la fibra de carbono es en el de la automoción.

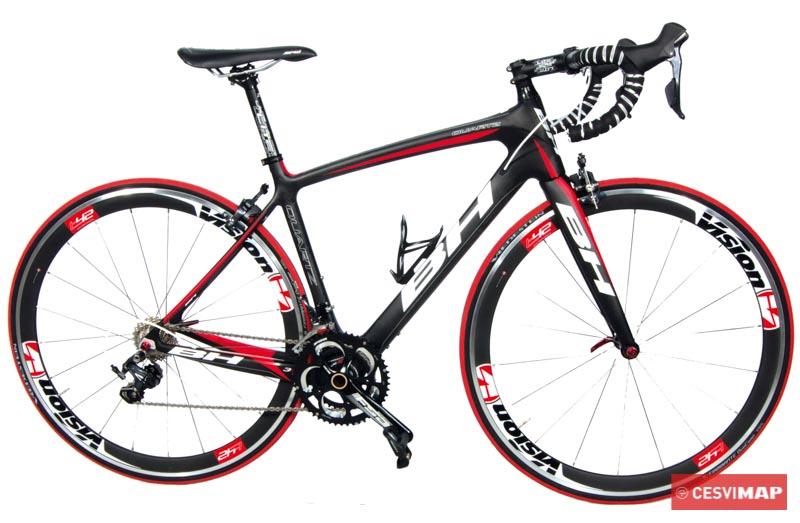

Bicicletas o motocicletas de fibra de carbono

Bicicletas o motocicletas han multiplicado en la última década su porcentaje de fibra de carbono. En estas últimas, de fibra de carbono pueden ser los carenados, silenciadores de escape, depósitos, llantas, colín, chasis completos, basculantes, sistema de aspiración, etc. También es muy importante en los cascos de protección tanto de ciclistas como de motocicletas. Este material aporta resistencia y ligereza.

Características

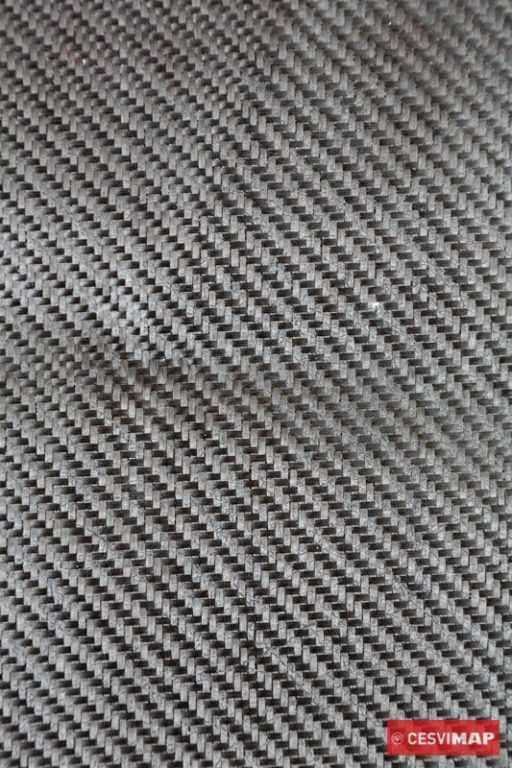

La fibra de carbono se compone de fibras sintéticas de diferente calidad, de alta resistencia, módulo intermedio y muy alto módulo. Por sí solas, no tienen resistencia estructural. Necesitan un componente de fase continua, la resina, que actúe como ligante, formando un material compuesto.

Tiene:

  • Muy elevada resistencia mecánica, con un módulo de elasticidad elevado.
  • Baja densidad, en comparación con otros materiales como, por ejemplo, el acero.
  • Elevado precio de producción.
  • Resistencia a agentes externos.
  • Gran capacidad de aislamiento térmico.
  • Resistencia a las variaciones de temperatura, conservando su forma, solo si se utiliza matriz termoestable.
  • Resistente al fuego.
  • Frágil a los impactos.

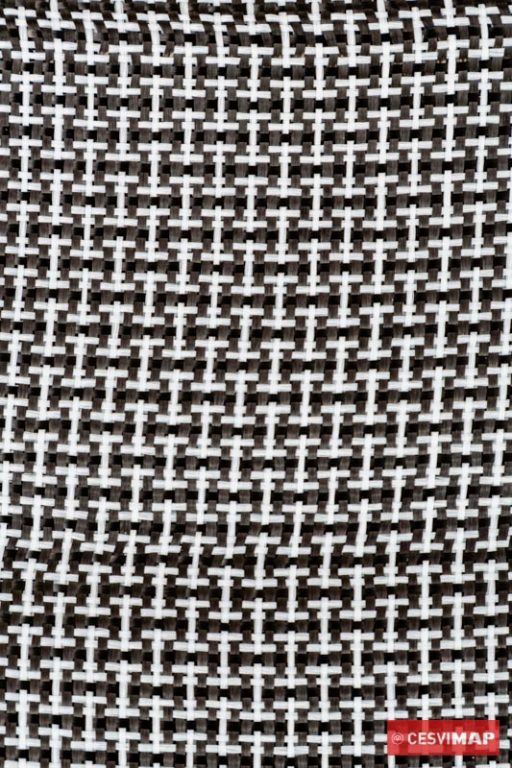

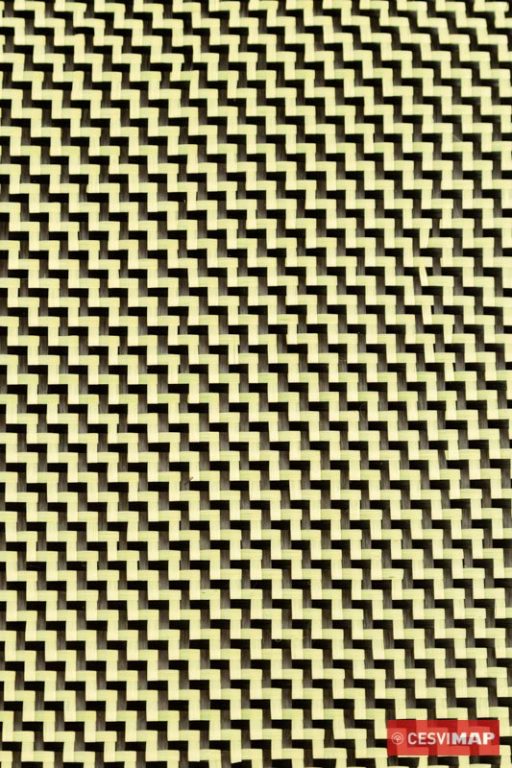

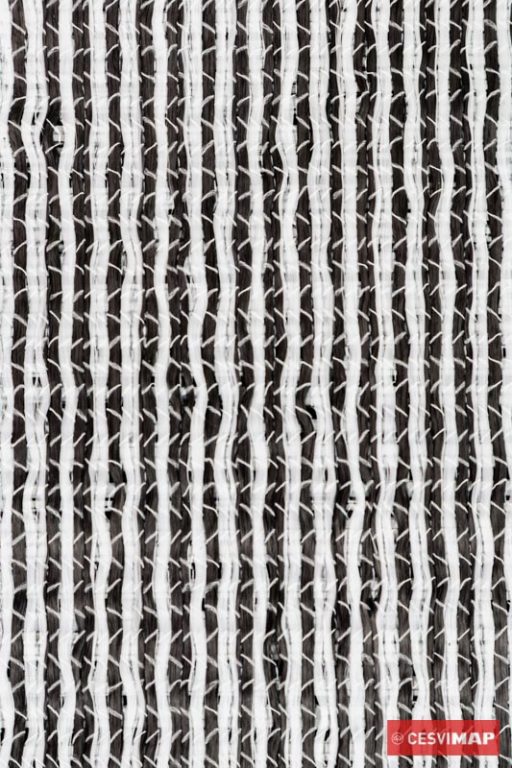

Una de las grandes ventajas de estos procesos es que pueden incorporar diferentes fibras –kevlar, polietileno, vidrio, etc.–, tejidas de forma híbrida en urdimbre o trama. Esto permite el equilibrio de la tensión de rotura. El tejido híbrido fibra de carbono/polietileno se usa como refuerzo, por ejemplo, en embarcaciones sometidas a impactos, ya que aumenta considerablemente la resistencia a la rotura.

Todo lo que quieres saber de la Fibra de Carbono, en podcast

Se puede dotar también a la resina con grafeno, que mejora la resistencia del compuesto. Da lugar a materiales compuestos avanzados para fabricar elementos estructurales.

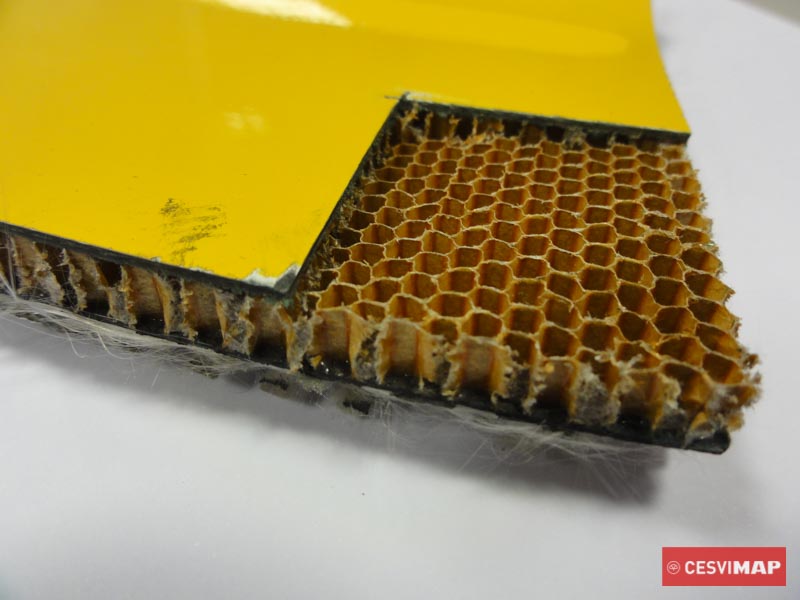

La estructura tipo sándwich está compuesta de un núcleo de aramida, aluminio tipo celdilla de abeja, madera de balsa, >PVC<, corcho, etc., y dos recubrimientos monolíticos de fibra de carbono. Estas dos caras monolíticas, en comparación con el núcleo, son relativamente finas, aportando resistencia y rigidez al conjunto. El núcleo, grueso pero ligero, va unido a ellas por medio de la resina empleada para formar las capas monolíticas.

Las piezas fabricadas con fibra de carbono se caracterizan por las siguientes propiedades: alta resistencia mecánica, excelente tenacidad, resistencia a la corrosión y al envejecimiento, resistencia a los ácidos alcalinos y a algunos disolventes, alto módulo de elasticidad, buena propiedad ignífuga, resistencia a la fatiga, gran flexibilidad, peso ligero, etc. Por todas estas cualidades, la fibra de carbono es un material con aplicaciones en todos los sectores industriales.

Técnicas de reparación de la fibra de carbono

El alto precio de las piezas de fibra de carbono, respecto a otros materiales normales, supone un aumento del coste en la reparación de los vehículos. Las reparaciones de los daños no están estandarizadas y la tendencia es realizar la sustitución completa.

¿Reparar o sustituir?

La decisión de reparar o sustituir una pieza dañada se determina considerando diversos factores: si técnicamente es posible realizar la reparación, el coste económico de la misma, la zona y accesibilidad de los daños y el precio. Es importante, también, considerar la utilidad y función de cada pieza, y si el objetivo es estético o estructural.

Las reparaciones deben ser llevadas a cabo en zonas del taller controladas, para asegurar su alta calidad y evitar contaminación, especialmente, polvo.

Existen dos técnicas de reparación principales, basadas en dos sistemas similares a los procesos de fabricación: uno con fibra seca (moldeo por contacto a mano) y otro con fibra húmeda (preimpregnados). Se elige una u otra, en función de las características de la pieza y del propio equipamiento disponible.

    • Moldeo por contacto a mano: consiste en reparar piezas de material compuesto utilizando brochas y rodillos para favorecer la impregnación de las fibras de refuerzo con resinas termoestables de baja o media viscosidad.
    • Materiales preimpregnados (prepreg): son semiproductos listos para su empleo y destinados a la producción y reparación. La reparación es un proceso manual que emplea láminas de fibra de carbono en cualquier tejido, impregnadas en resina reactiva en estado inicial de polimerización (termoendurecible). Precisa un procesado final para su completa polimerización, normalmente mediante calor (85-140 ºC).

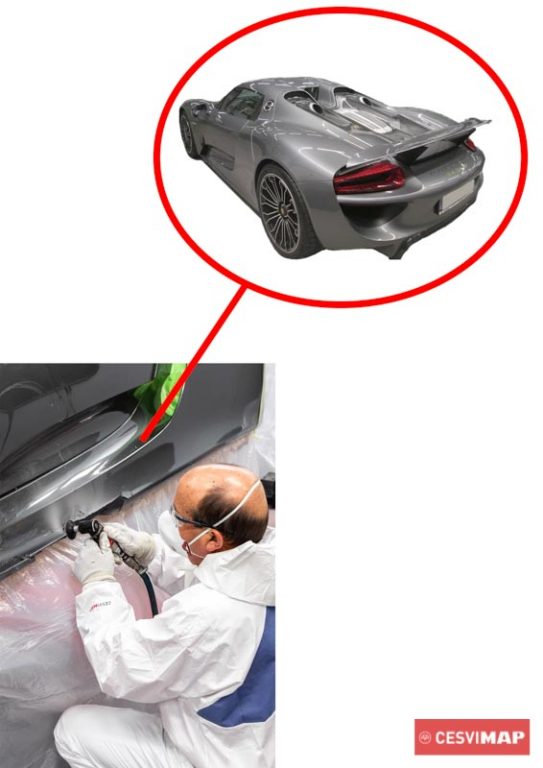

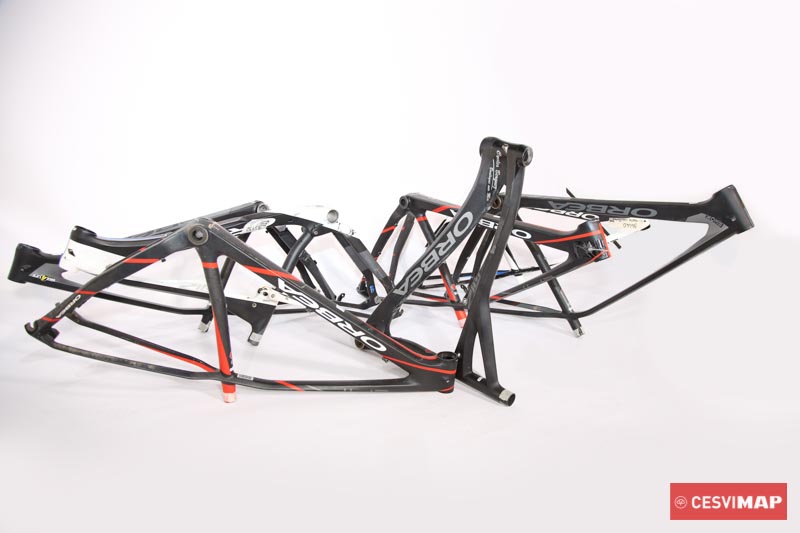

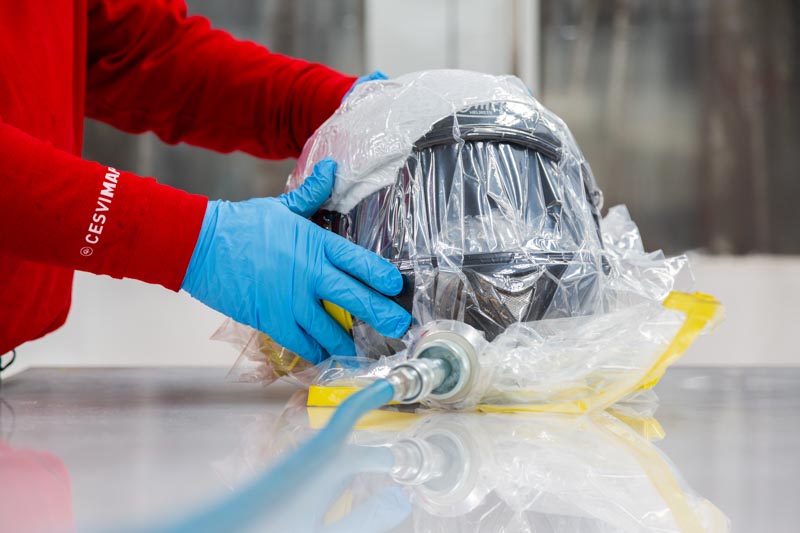

CESVIMAP, en el transcurso de su investigación, ha reparado diferentes piezas para comprobar su comportamiento. Es el caso de carenados, silenciadores y cascos de motocicletas, cuadros de bicicletas, y en vehículos, piezas estéticas, embellecedores, techos y partes estructurales.

Daños en la fibra de carbono

Uno de los daños más habituales que se reparan frecuentemente, son los roces superficiales. En ellos solamente está dañada la capa exterior, lo que generalmente no afecta a la integridad estructural de la pieza. Se realiza una reparación cosmética. Consiste, básicamente, en proteger y decorar la superficie, generalmente sin emplear materiales de refuerzo. Los arañazos, abrasiones superficiales o erosiones se pueden reparar aplicando una o más capas de resina transparente, catalizada para curar a temperatura ambiente en la superficie dañada. Tras lijar y barnizar con protector de rayos ultravioleta –que evita el efecto de “fibra cansada” –, deja la pieza lista.

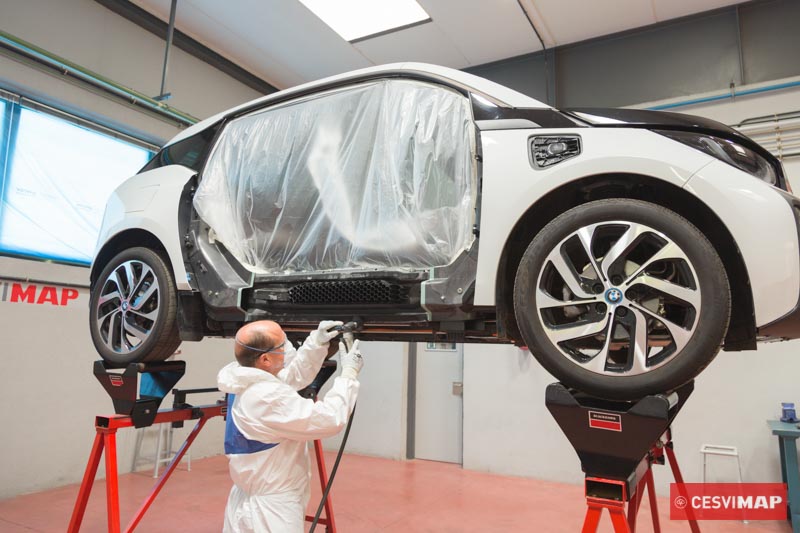

Las reparaciones estructurales se realizan cuando el daño ha debilitado la estructura de la fibra por una fractura, exfoliación o desajuste. Una rotura constituye una discontinuidad de las capas originales, lo que supone un aumento del estrés en la pieza. Así, habrá que reemplazar la fibra dañada, o el núcleo de las estructuras tipo sándwich, para restaurar las propiedades mecánicas originales. Normalmente, las reparaciones estructurales requieren que se añadan capas adicionales en el área de reparación y reforzar internamente aquellas en las que el espesor es mínimo. El objetivo principal de esta reparación es soportar todas las cargas aplicadas y transmitir los esfuerzos a través de todo el conjunto de la pieza reparada. En estos casos, es importante tener en cuenta si la pieza va pintada o si el tejido de fibra tiene carácter estético. Para ello se pueden utilizar los dos métodos de reparación mencionados anteriormente, si bien, el prepreg permite acabados estéticos con mayor facilidad y calidad final.

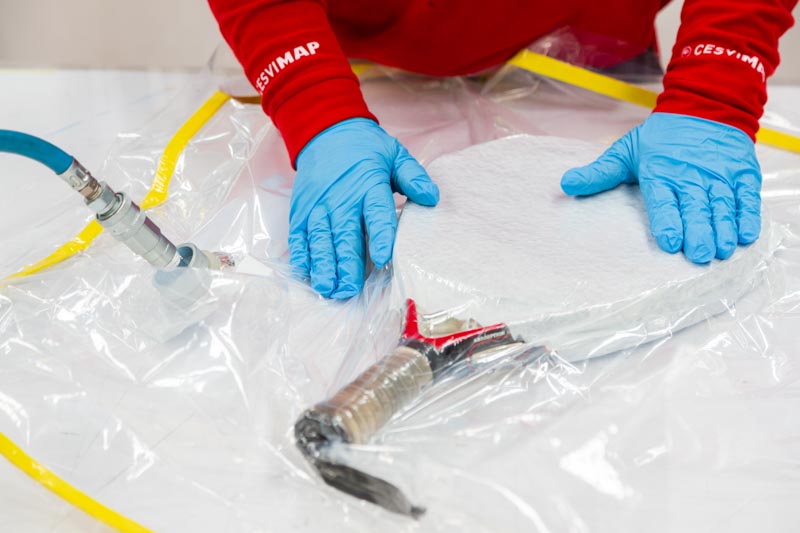

La fibra de carbono es un material cada vez más usado en la construcción de vehículos, debido a su bajo peso y relativamente alta resistencia mecánica. Pero existen infinidad de piezas de uso cotidiano que son reparables igualmente, como drones, monopatines, raquetas de pádel, cañas de pescar, palos de golf, herramientas de trabajo, etc.

Tras la investigación de CESVIMAP, concluimos que la reparación de piezas de fibra de carbono dañadas es viable y sostenible, ya que evita en ciertos casos la sustitución, con la calidad, prestaciones y resultado final exigidos.
