Patinetes eléctricos: Tipos, batería y reparación



Por Isabel Cuadrado

Área de otros vehículos


A las puertas de la Semana de la Movilidad 2022 nos vamos a centrar en los patinetes eléctricos.
La fiebre por esta «micromovilidad» en España comenzó en 2017. Las ventas han crecido de manera exponencial, hasta superar el millón de unidades –estimaciones de la DGT–. Pero no muchos saben que, hace más de 50 años, Joan Ferret inventó el «Fervepatín«, un patinete eléctrico de tres ruedas que alcanzaba los 8 km/h y que en la báscula pesaba “sólo” 82 kg.



Patinete, RAE: “aparato de entretenimiento para deslizarse por superficies duras y lisas. Consiste en una plataforma alargada montada sobre dos o cuatro ruedas y provista de una barra y un manillar”. Dejemos lo de «entretenimiento» y vayamos al Manual de características de los vehículos de movilidad personal (BOE, 21 de enero  de 2022): “vehículo de una o más ruedas dotado de una única plaza y propulsado, exclusivamente, por motores eléctricos que pueden proporcionar al vehículo una velocidad máxima, por diseño, comprendida entre 6 y 25 km/h”.

Tenemos a un nuevo actor dentro de la movilidad urbana. Y eso nos estimula para su investigación en CESVIMAP (desde 2018) por el interés técnico y asegurador de estos llamados VMP. Cuatro años después, esta actividad estudia los patinetes eléctricos más vendidos en el mercado español, incluyendo los que distribuyen directamente los fabricantes de vehículos.

Clases de patinetes eléctricos

Con batería en el chasis, bajo los pies

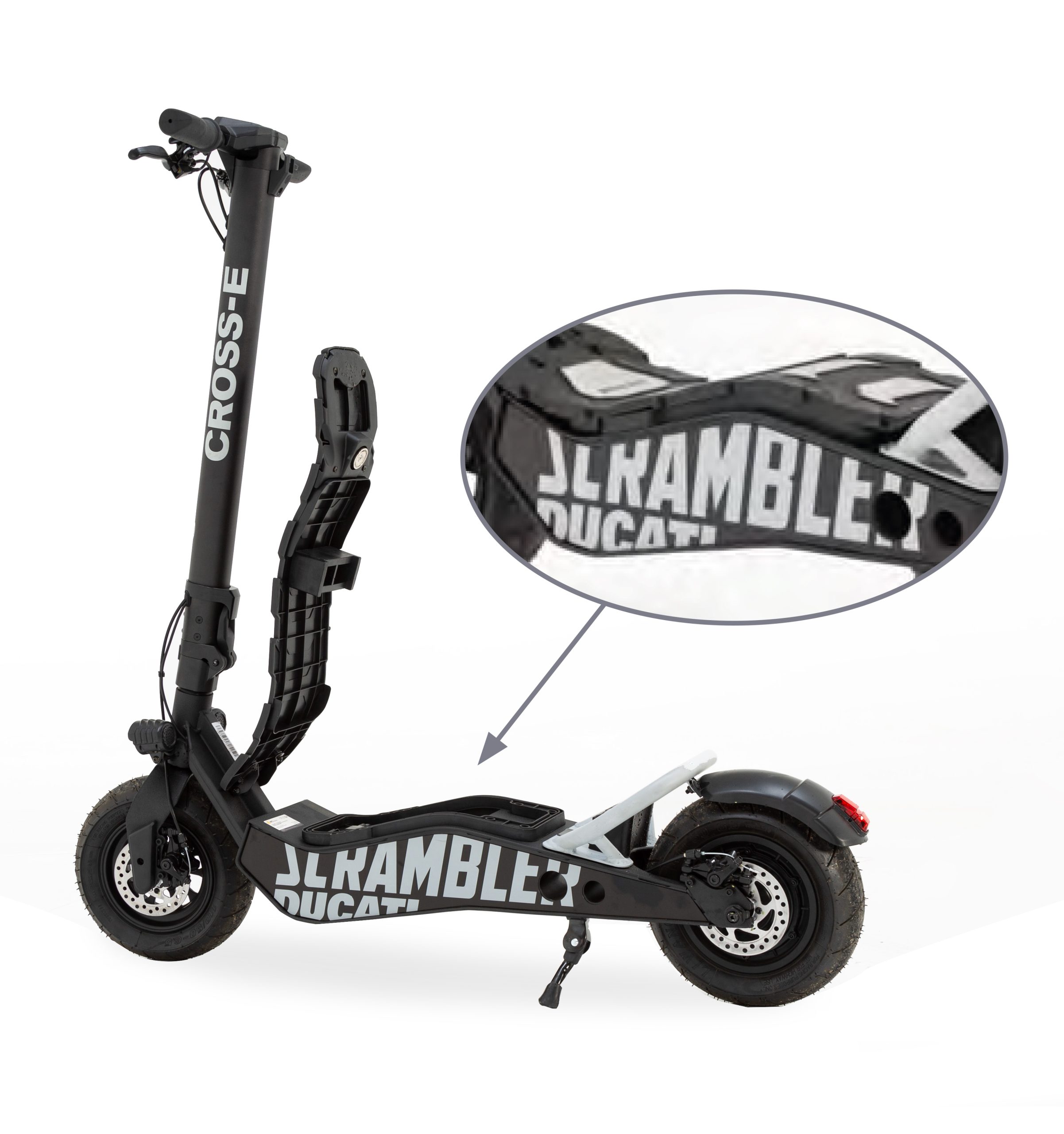

El patinete que llama más la atención, por  sus dimensiones, es el de Ducati, modelo Scrambler Cross-e. Cuenta con una plataforma alta y curvada, acompañada de unas llantas de 6,5”. Incorpora neumáticos tubeless de 110 mm de ancho, para conseguir una conducción confortable y segura. Su chasis está diseñado como una única pieza de aleación de aluminio muy resistente, con una base para los pies con bisagras. Estas permiten una una fácil apertura y la posibilidad de extraer la batería.

Pero… Pesa 28 kg, demasiado Componente soporte patinetepara plegarlo y cargarlo. Está fabricado por MT Distribution, que también produce a su “hermano pequeño», el Aprilia eSR1. En éste, llama la atención el chasis fabricado con una aleación de aluminio-magnesio en dos mitades (derecha e izquierda), unidas con tornillos y poliuretano para asegurar la estanquidad.

Desde que salió al mercado -en 2017- el primer modelo de Xiaomi, la marca mantiene sus patinetes entre las listas de los más demandados. Su porcentaje de ventas en nuestro país ronda el 50% del total de patinetes eléctricos.

Analizamos el M365 (actualmente llamado Mi Electric Scooter Essential), es un modelo funcional con un precio ajustado a sus características. Su chasis es de aleación de aluminio fabricado en varias piezas unidas, posteriormente, mediante cordones de soldadura visibles incluso desde el exterior. Es el mismo chasis que el Mercedes AMG Petronas, un Xiaomi Pro2 al que se le han cambiado los adhesivos identificativos exteriores. En este modelo personalizado para Mercedes Benz se han mejorado, respecto al básico M365, su motor, más potente (300 W en lugar de 250 W), que permite tres modos de conducción -en vez de dos-; la capacidad de la batería, que aumenta más de un 60%, y se han añadido tapas de plástico en los extremos del manillar para evitar la rotura de las empuñaduras en una caída.

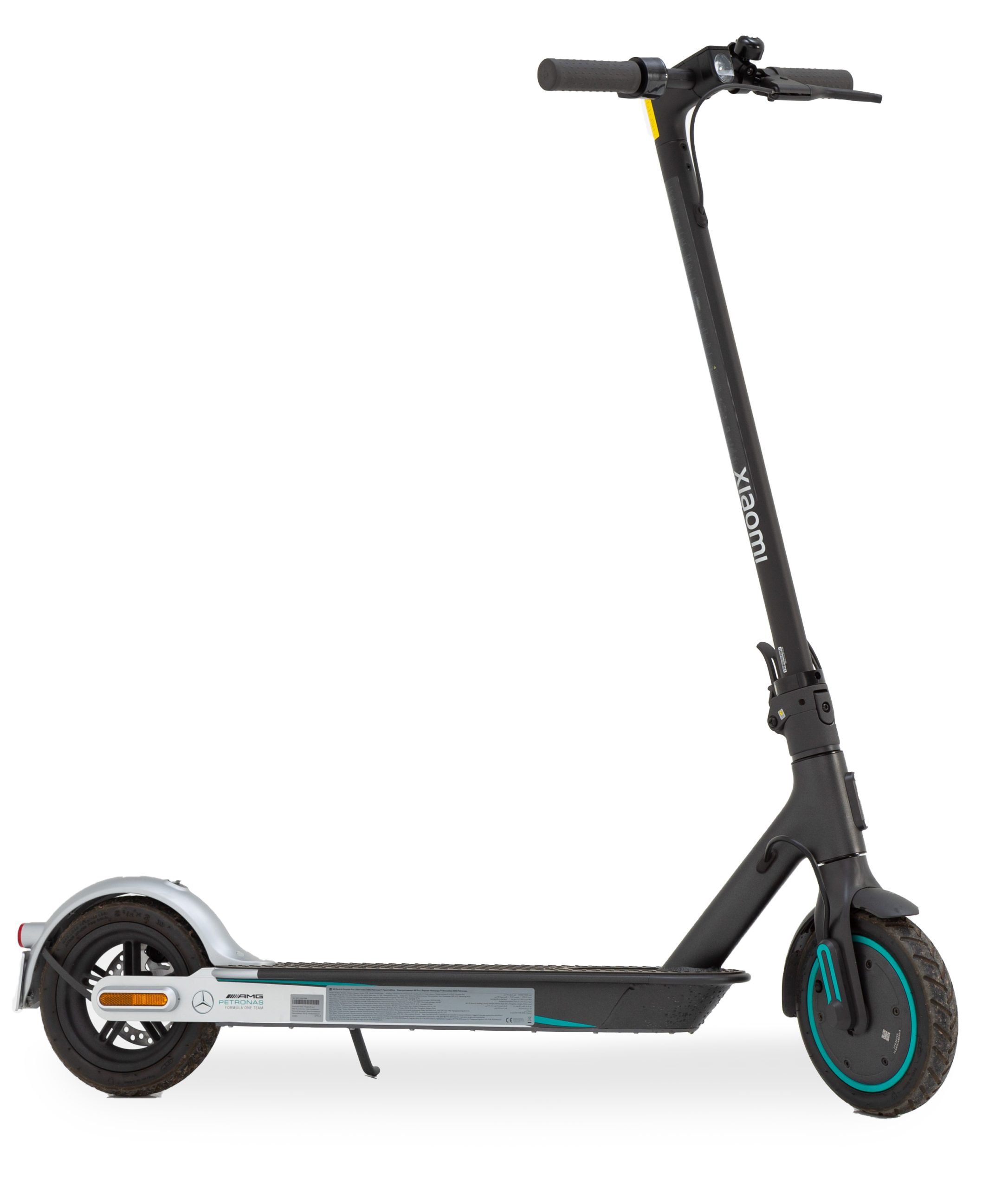

Componente patinetepatinete Xiaomi

Pesa solo 2 kg más que el M365. Pero, quizá estas mejoras no justifiquen los 500 euros más que cuesta el modelo Mercedes…

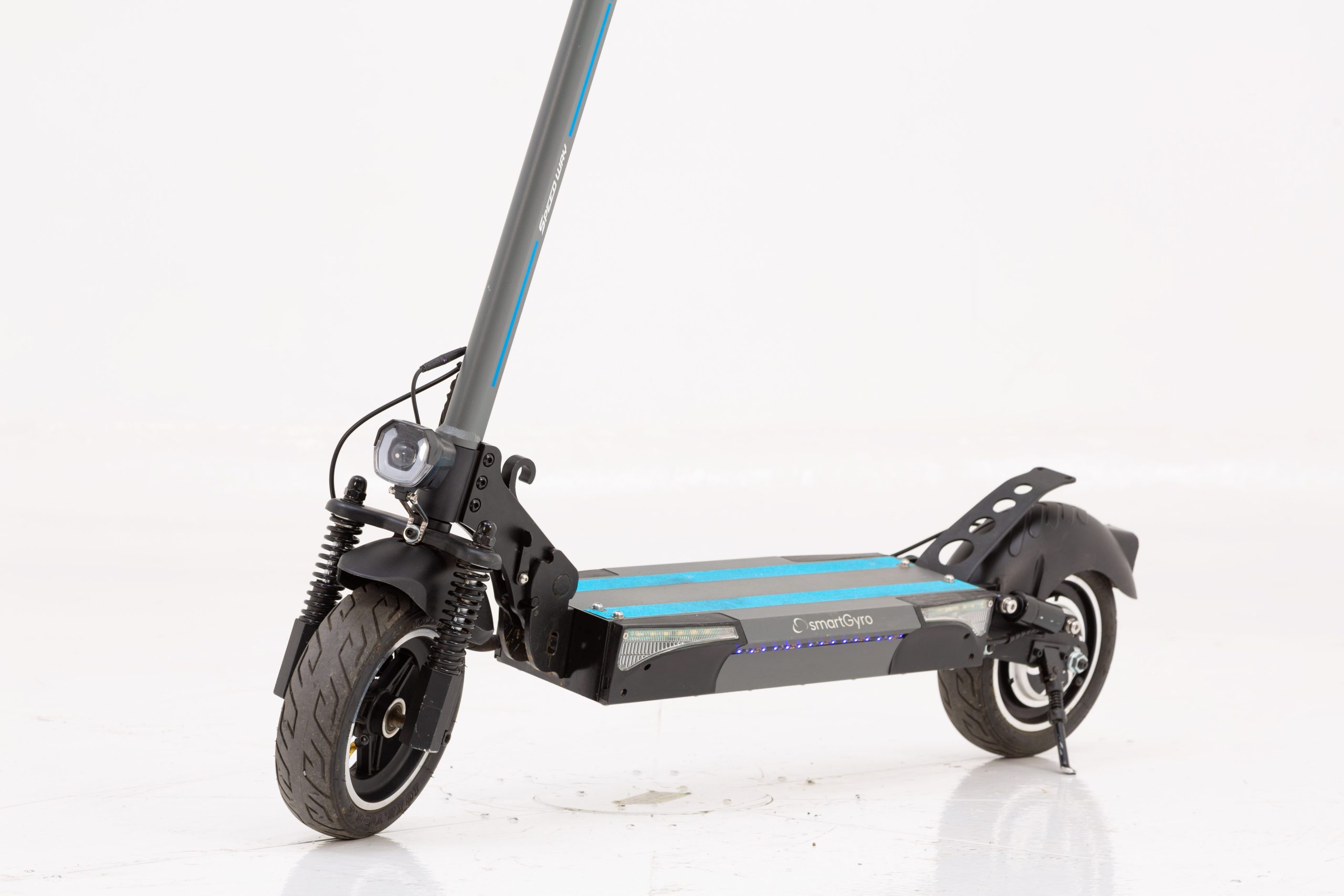

Los patinetes eléctricos Runer y SmartGyro Speedway v2.0 destacan por el manillar, regulable en altura, y su doble suspensión, delantera y trasera, para favorecer la ergonomía y la comodidad de la conducción. Comparten un chasis metálico, que es simplemente una porción de una viga unida al resto de elementos con tornillos.

¡Pero sus similitudes terminan aquí! El modelo Runer (en color verde) está fabricado en China y, de serie, viene con asiento atornillado a su placa reposapiés. El SmartGyro Speedway v2.0 es un diseño español, entre los más populares del mercado actual. Estéticamente, muestra un aspecto más agresivo que el resto, el motor tiene una potencia nominal de 800 W (¡la máxima alcanza los 1.200 W!) e incorpora una batería con una capacidad nominal de 624 Wh. Aunque legalmente su velocidad máxima está limitada a 25 km/h este patinete tiene mucho nervio y, por supuesto, no supone un problema subir una cuesta sobre él.

Todos estos patinetes eléctricos tienen la batería en la base, por lo que los diseños de ciertos elementos son similares: plataformas más anchas y columnas de dirección con un diámetro menor.

Con batería en la columna de la dirección

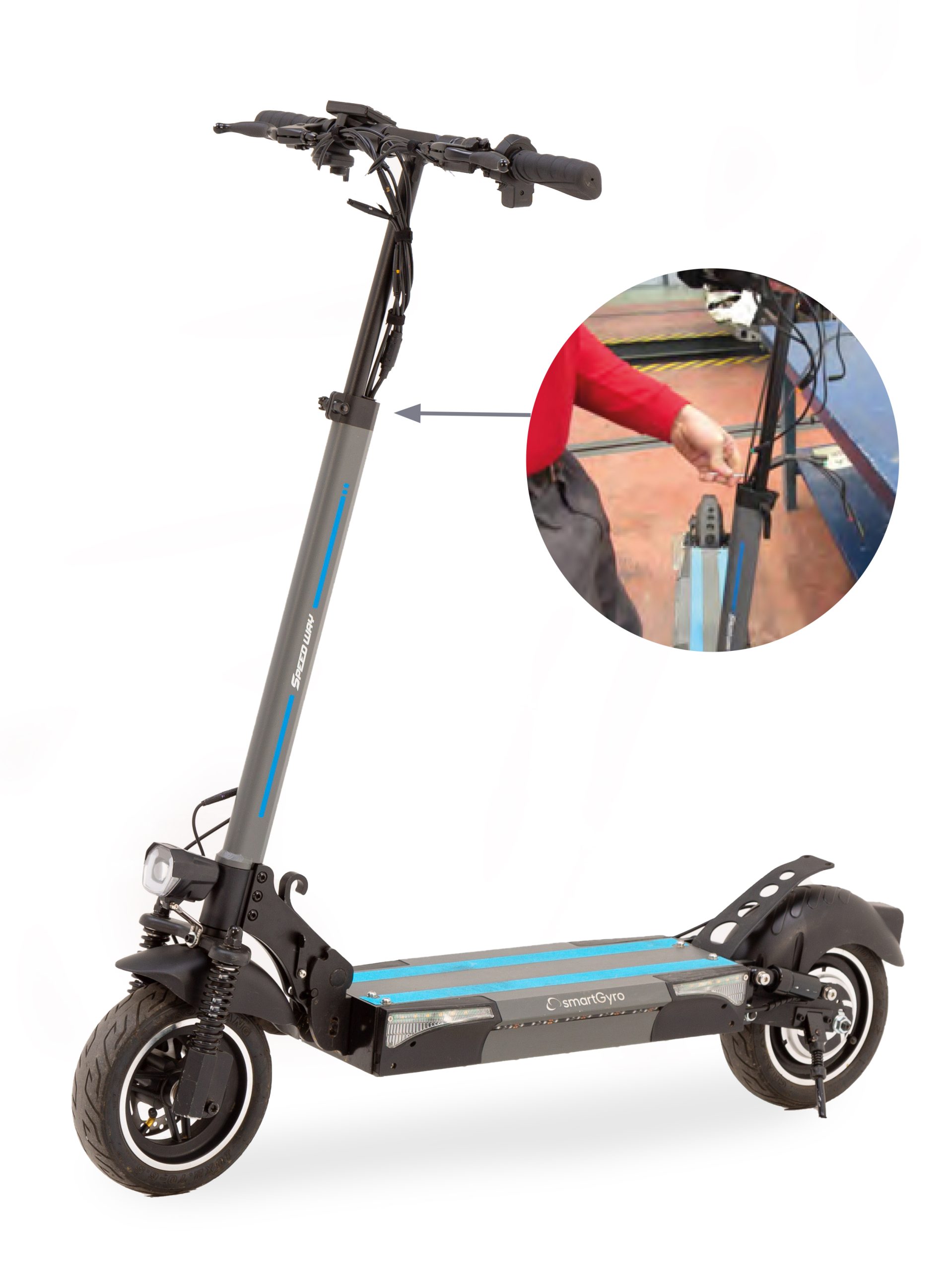

patinete montajeHay otro grupo muy numeroso cuya batería se ubica en la columna de dirección. Su diámetro aumenta y disminuye la anchura de la plataforma reposapiés. Por tanto, el reparto de masas se distribuye de manera diferente, pero el conjunto total ofrece un peso similar al de los modelos que alojan la batería en la base.

En la movilidad urbana de CESVIMAP hemos analizado el SEAT MÓ 25, una edición del Ninebot KickScooter eS2 con el branding de SEAT. Las características técnicas son exactamente las mismas que las de su fabricante de origen, aunque en este caso la diferencia de precio solo asciende 50 euros. Lo más destacable de este modelo es que permite montar una batería adicional, también en la columna de dirección; se conecta con la batería de serie y aporta mayor autonomía a este vehículo.

Sección rueda del patinete

El Bongo Serie A Connected es de la marca española Cecotec, tradicionalmente dedicada al diseño de electrodomésticos. Su precio es competitivo, por lo que es uno de los más vendidos. Su diferencia principal radica en la batería: no permite instalar una adicional, porque la suya es extraíble. El display está colocado en un mecanismo con bisagras y, al abrirlo, se accede a un tapón con juntas de goma que garantiza la estanquidad de la columna. Extrayendo este tapón aparecerá una correa, de la que tiraremos para extraer la batería. Por tanto, aunque no permite instalar otra batería para aumentar su autonomía, sí podemos tener dos e intercambiarlas.

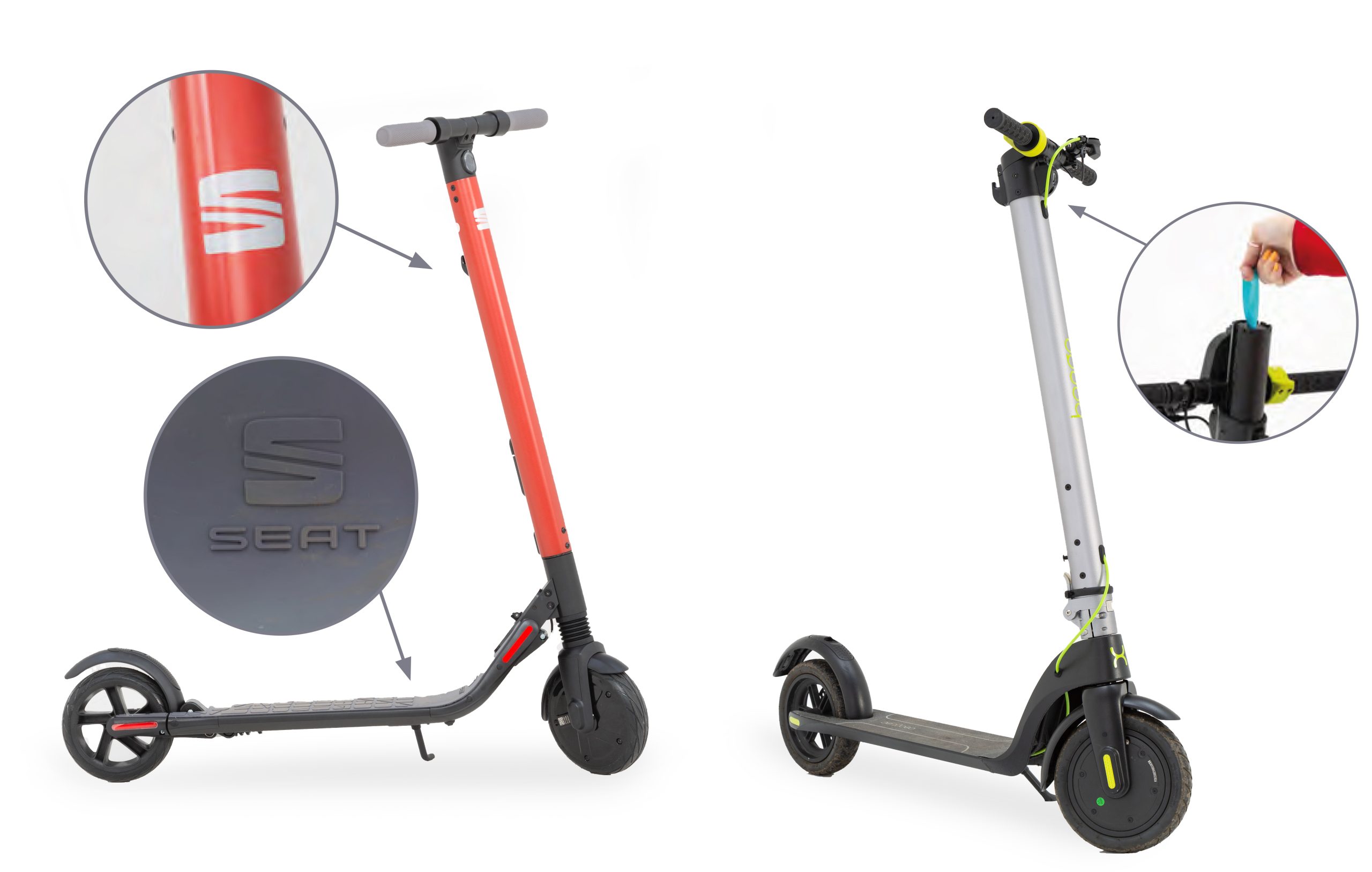

Dos patinetes con sus correspondientes componentes

Seguridad activa en patinetes eléctricos

En 2021 ya hablamos de seguridad de estos vehículos tras el estudio que hizo CESVIMAP y Fundación MAPFRE de las consecuencias que podían tener un impacto de una patinete eléctrico contra una furgoneta (malas..) o contra un peatón infantil (fatales…). También hemos desvelado la creación de un paragolpes que, colocado en la zona de colisión, absorbe parte de la energía -reduciendo las lesiones-. ¡Además te sirve para guardar el casco!

Ahora, hablemos de la seguridad de estos vehículos, el sistema de frenado.

Un único freno

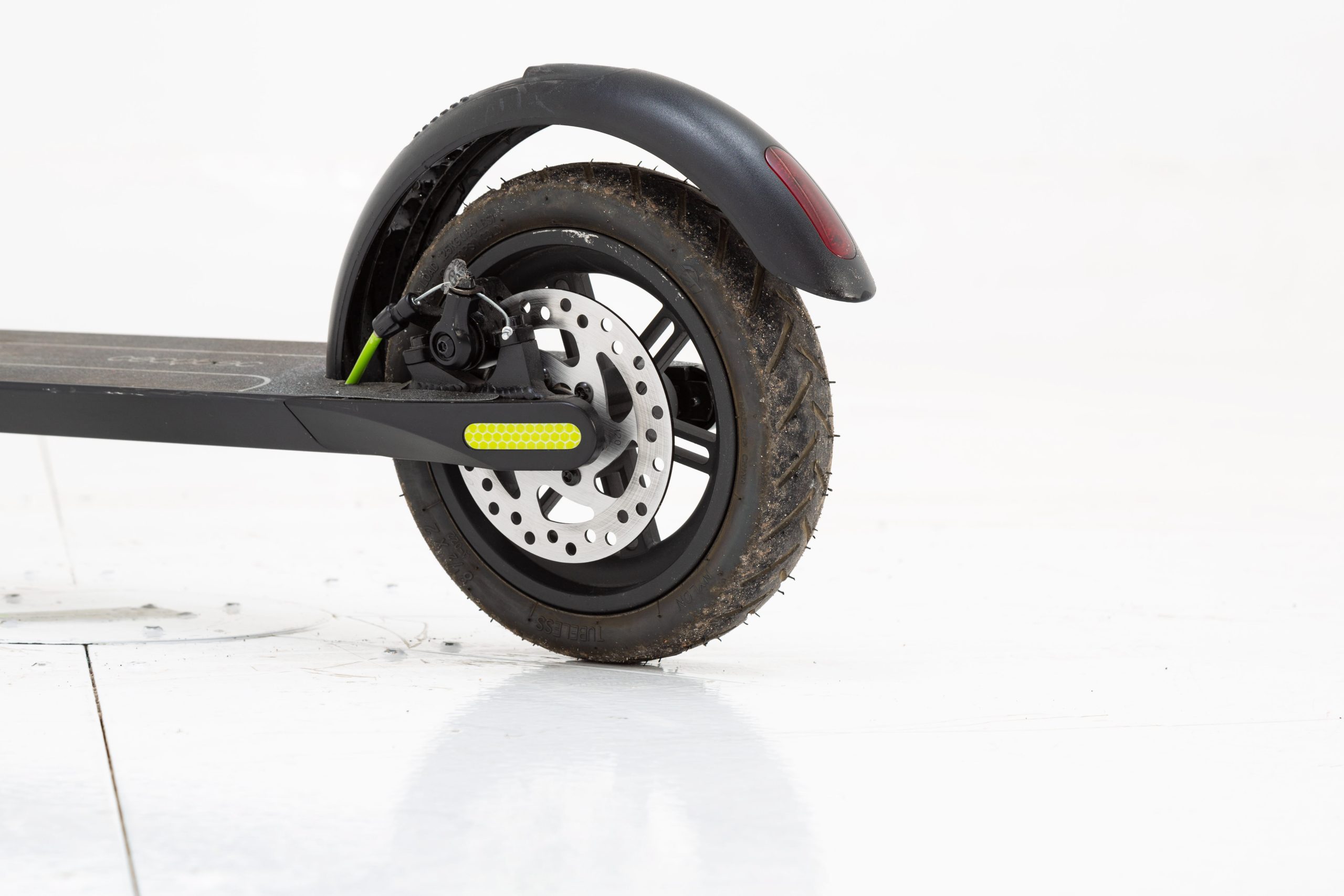

Un único freno tienen el eSR1 de Aprilia y el Runner, un freno de disco en la rueda trasera (la delantera es la motriz).

Dos frenos

Si añadimos un segundo freno, la eficacia de frenado aumenta ¡considerablemente! El Xiaomi M365 y el Mercedes AMG tienen un único freno de disco en la rueda trasera, pero al soltar el acelerador se activa la frenada regenerativa.

La cantidad de energía que se quiere regenerar se elige desde la aplicación de Xiaomi, en ambos casos.

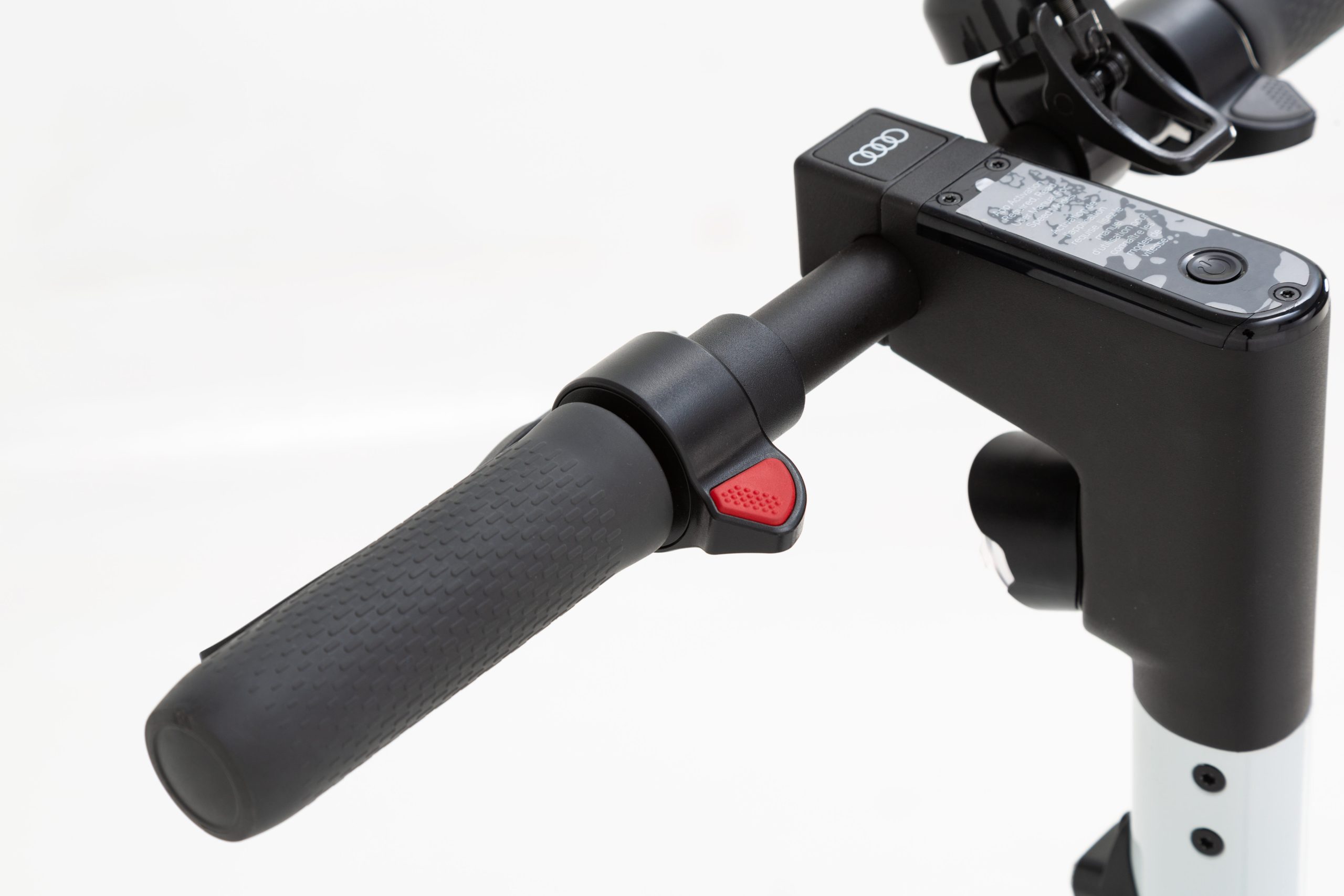

Volante de un patineteExisten los frenos eléctricos, los frenos mecánicos de pie en la rueda trasera e, incluso, los de tambor. Cualquiera de estos puede combinarse con el de disco en los patinetes. De los modelos analizados, el que más sistemas de frenada monta es el Bongo. Cuenta con un freno eléctrico que actúa sobre la rueda delantera (motriz) y uno de disco (además de uno mecánico de pie) para la rueda trasera.Rueda trasera de un patinete

También conviene que sepáis que las pastillas de freno no son iguales en todos los patinetes que cuentan con un sistema de freno de disco. Pueden ser completamente redondas (Xiaomi M365) -mal diseño, porque la pastilla girará sobre sí misma al frenar, perdiendo eficacia-. Para evitarlo, las del Mercedes AMG, las del Smart- Gyro y las del Audi añaden una pestaña que facilita la extracción y la colocación de las pastillas, además de servir como tope para que no roten durante la frenada.

La forma de las del patinete de Ducati es más alargada y, teóricamente, debería traducirse en una mejor frenada. En la práctica, las sensaciones al frenar con este patinete son de menor eficacia, quizá por la propia inercia, pues es el modelo más pesado de todos.

Otro sistema de seguridad activa que se instala en los patinetes es la iluminación. Todos los patinetes estudiados cuentan con un foco LED de luz blanca en la parte superior o inferior de la columna de dirección, y otra luz LED roja en la parte trasera, generalmente en el guardabarros, que puede mantenerse encendida siempre y parpadear cuando se frena, o permanecer apagada y encenderse, únicamente, al frenar.

Además, los patinetes de SEAT y de SmartGyro tienen una tira de luces LED a lo largo de la base, como luces de ambiente, si bien en una conducción nocturna facilitan la percepción del patinete más claramente por otros usuarios de la vía.

Sistemas de suspensión

Parte delantera de un patineteEl superventas español de Xiaomi prescinde de las suspensiones. Sí incorpora, en cambio, dobles amortiguadores delanteros y traseros el SmartGyro y el Runer, perfectamente identificables a simple vista.

El patinete de SEAT es el único que cuenta con suspensiones simples (un solo amortiguador) en la parte delantera y trasera. No son reconocibles a primera vista porque el amortiguador delantero está integrado entre el final de la columna de dirección y la horquilla y, el trasero, en la parte inferior de la base.

Motor y batería en patinetes eléctricos

Una de las razones de mayor peso al elegir modelo es el motor y la batería. Actualmente no existen restricciones, aunque a partir de 2024 todos los patinetes que se comercialicen deberán tener una potencia de motor limitada, para homologarse, a 1.000 W si transportan personas, y 1.500 W si transportan mercancías.

Habitualmente, los modelos de nivel medio tienen una potencia de motor entre 250 y 300 W. Fuera de esta gama, los hay mucho más potentes, como el Ducati, que incorpora un motor de 500 W de potencia nominal, que crece hasta los 800 W en el SmartGyro. Creemos que son potencias demasiado elevadas para este tipo de vehículos y las limitaciones de velocidad que le aplican (25 km/h).

Desde los 187 Wh del SEAT MÓ a los 624 Wh del SmartGyro hay gran diferencia en la capacidad de las baterías, de tal modo que la autonomía varía entre los 25 km homologados por el SmartGyro, el Bongo o el Aprilia, o puedan llegar hasta los 65 km que anuncia el patinete de Audi. Como siempre, estas autonomías dependen de las condiciones de utilización, de los modos de uso del vehículo, etc.

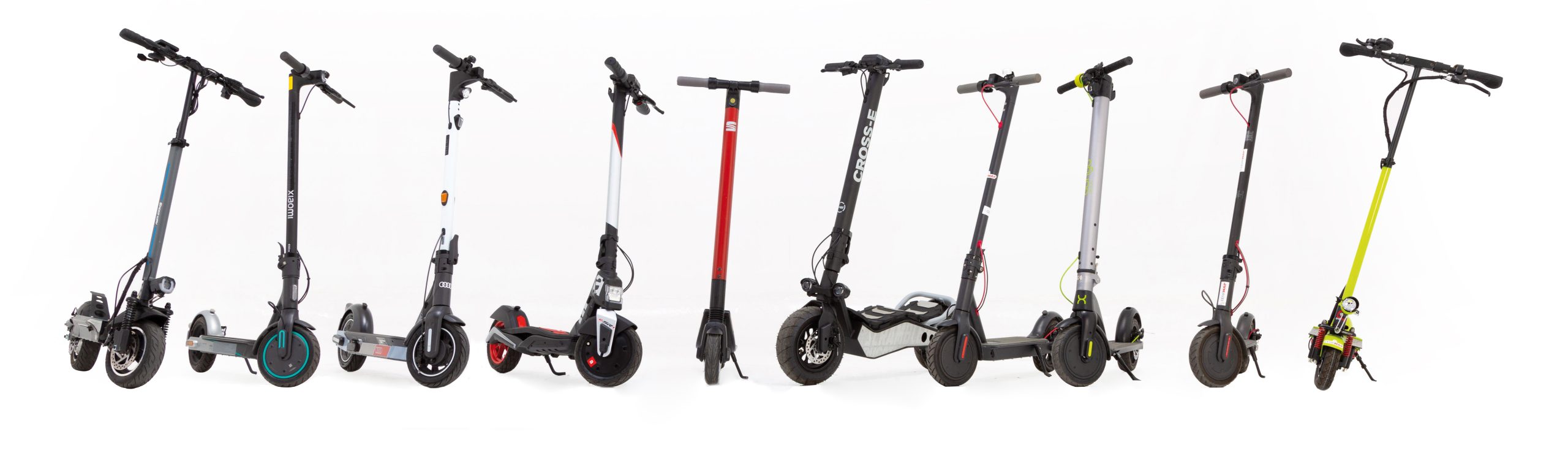

La oferta de patinetes es cada vez más amplia, aunque muchos están producidos por el mismo fabricante. De los que hemos estudiado, 4 provienen de Ninebot Tech CO (Xiaomi M365, Mercedes AMG, Audi, Seat MÓ 25) y 2 de MT Distribution (Aprilia y Ducati). Esto se traduce en la existencia de un gran número de piezas iguales o muy similares en distintos patinetes.

Este tipo de vehículos está dirigido principalmente a un transporte asequible para desplazamientos urbanos, pero habrá que tener en cuenta la distancia a recorrer diariamente, el tipo de vía por el que se vaya a circular y el lugar de almacenamiento del patinete.

CESVIMAP estudia los patinetes eléctricos («nanovehículos») nacidos para el tráfico urbano ha supuesto, desde el primer momento, un nuevo reto, innovador y complementario al trabajo con vehículos “más tradicionales”.Moto junto con patinete

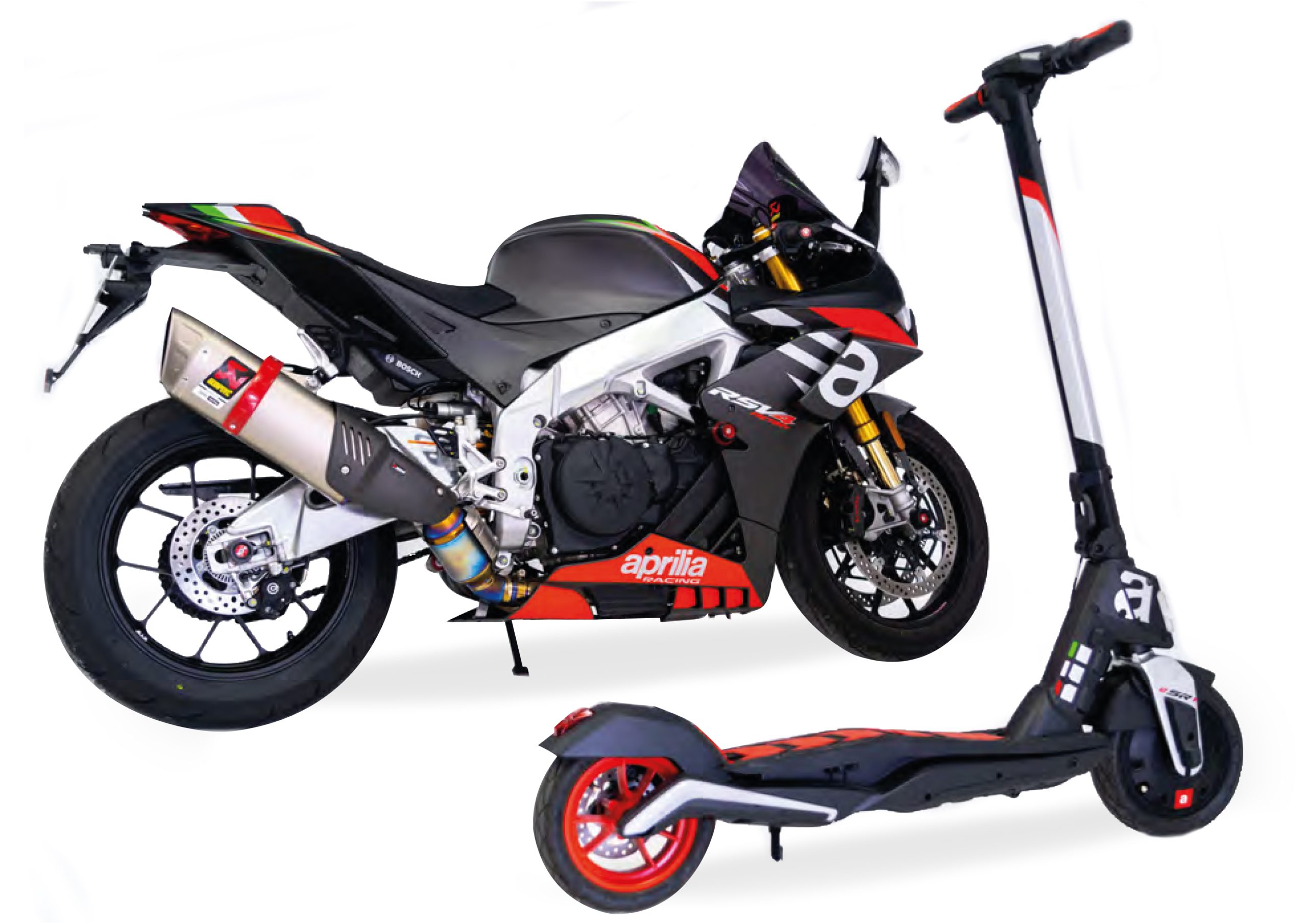

El patinete eléctrico eSR1 posa junto a la Aprilia RSV4 Factory, posiblemente la moto de calle más cercana a las que participan en el Mundial de Superbikes. Este misil de edición limitada, con 220 CV, disfruta de todas las sofisticaciones pensadas para rodar a tope en circuito, como suspensiones semiactivas Ohlins, basculante derivado de la moto MotoGP de Aleix Espargaró, 6 modos de conducción (3 exclusivos para circuito), discos de freno de 330 mm, escape de titanio Akrapovich y un largo etcétera. Ambos vehículos, el más lento y el más rápido de Aprilia, se visten con los mismos colores para la ocasión.


  • La batería está en la base del patinete o en la columna de la dirección.
  • La oferta de patinetes es cada vez más amplia, aunque muchos están producidos por el mismo fabricante.

El especialista



Por Manuel Berrón Chiches





Los mecánicos nos tenemos que “poner las pilas” en este tipo de artefactos. Lo que empezó como un juguete para niños es ahora una máquina sofisticada que requiere mantenimientos y reparaciones como cualquier turismo.

Los motores de los patinetes actuales son ”brushless” (sin escobillas). Podemos programar distintos modos de entrega de potencia con un controlador electrónico. Estos motores van conectados por cableados -algunos ocultos en el chasis y otros visibles-, difíciles de desmontar para sustituir un neumático.

No hay un patrón concreto a la hora de ordenar los cables en su interior; la mayoría están fabricados con conectores pequeños fáciles de confundir en su armado y diseñados para entrar por cavidades diminutas. Si hablamos de baterías, nos encontramos desde una sencilla, que se extrae accionando una llave, a la complejidad de desmontar una instalada en el tubo de la dirección.

El ajuste de los frenos de disco es peculiar. Para una buena frenada, habremos de aproximar las pastillas de freno con un tornillo de ajuste, a la vez que damos tensión al cable de accionamiento, sin pasarnos, pues podría bloquearse el sistema y perder rendimiento.

Una operación sencilla, como cambiar una maneta de freno, se complica si va conectada al display por cables ocultos; lo mismo que el resto de los componentes del manillar: mando de acelerador, freno eléctrico o luces.

Lo que más da la lata es el ajuste del mecanismo de plegado. Hay que buscar un compromiso entre no dejar holguras y que sea fácil de manipular por personas con poca fuerza.

De cualquier forma, son máquinas muy agradecidas. Pueden llegar al taller con muchas irregularidades, pero haciendo unos ajustes vuelven a la carga como nuevas.

Modelos de utilidad innovadores

CESVIMAP está dentro de MAPFRE Open Innovation, la plataforma de innovación de MAPFRE. Así, hemos investigado extensamente sobre patinetes eléctricos, como ejemplo de la nueva movilidad, de forma que nos ha permitido registrar en la Oficina Española de Patentes y Marcas dos nuevos modelos de utilidad relacionados con VMP. Suponen verdaderas innovaciones en el sector de los patinetes eléctricos a nivel mundial, afrontando novedosos trabajos de experimentación para el sector asegurador y la mejora de la seguridad vial.

El primer registro como modelo de utilidad, número de registro 202130112, lo conseguimos en 2021; correspondía al desarrollo de un dispositivo para efectuar ensayos de choque o crash test de vehículos de menos de cuatro ruedas. Este sistema se utiliza para realizar ensayos de patinetes eléctricos, bicicletas y motos. Con él CESVIMAP diseñó crash test específicos para VMP, simulando accidentes contra vehículos u otros obstáculos, y atropellos.

Estas pruebas y sus resultados formaron parte del estudio, junto a Fundación MAPFRE, “Pruebas de choque (crash-test) de patinetes eléctricos y riesgos asociados a su proceso de recarga: recomendaciones para un uso seguro”.

El segundo registro como modelo de utilidad (número de registro 202131453), lo hemos obtenido este año 2022. Es el diseño de un paragolpes de seguridad para patinetes. Denominado ESB (e-scooter, security and safety bumper) se ha desarrollado con la experiencia en estudios vehiculares y de accidentes recogida por CESVIMAP durante más de 25 años.

El ESB permite la absorción de energía del accidente, consiguiendo que se transmita en menor cuantía al conductor del patinete o al peatón atropellado, disminuyendo las posibles lesiones. El ESB también se ha diseñado como sistema de seguridad para guardar el casco siempre que no se esté utilizando.

Patinetes eléctricos de marcas de coches:

Lo eléctrico y lo sostenible van ganando terreno a los motores de combustión tradicionales, sobre todo en el entorno urbano. Por ello, no es de extrañar que las tradicionales marcas de vehículos se hayan decidido a lanzar modelos que lleven su nombre, sean o no diseños propios. Por ejemplo, Audi llegó a un acuerdo con el fabricante chino Ninebot – Segway y sacó a la venta en su tienda online un modelo que destaca por su autonomía, de hasta 65 km/h. Peugeot vendía el e-Kick como complemento del SUV 3008, pues podía integrarse en su maletero y cargarse mientras se circulaba. Lo cierto es que esta idea de Peugeot no prosperó, porque se vendieron pocas unidades. En esa línea de integración está también el Hyundai e-Scooter, con un hueco específico en los guarnecidos de la puerta (si bien es cierto que aún es sólo un concepto).

Mucho más sencillos y asequibles son los modelos de Seat y Mercedes-Benz. Simplemente han añadido su branding a modelos de patinetes ya existentes. Ford, por su parte, lleva años en el mercado de los VMP, pero de sharing, pues cuenta con Spin, una filial con un modelo propio que permite alquilarlos en diferentes ciudades. BMW tiene dos modelos a la venta en sus concesionarios BMW Motorrad, destacando el X2 City por sus ruedas de 16” y el acelerador colocado en la base; pero también por su precio, 2.200 euros. Los patinetes de Ducati y Aprilia tampoco son diseños propios, y cuentan con varios modelos que son fabricados por la misma matriz, MT Distribution.

Para terminar, en cuanto a las marcas de motocicletas se espera que Husqvarna comience a comercializar su BLTZ este año, con un motor de 450 W y un diseño propio. Lo mismo sucede con Jeep, que presenta para este 2022 el RX200 en colaboración con Razor, por lo que no pilla por sorpresa que el modelo sea muy similar al RX200 que Razor tiene ya en su catálogo.

Legislación y VMP

Al tratarse de vehículos de reciente aparición, la legislación de VMP se ha ido adaptando paulatinamente. Abordamos, a continuación, la legislación, a nivel nacional, en está en vigor para estos nuevos vehículos. Sus puntos más importantes son los siguientes:

>> Instrucción 2019/S-149 TV-108 (diciembre de 2019)

  • Se define un patinete eléctrico como un vehículo de movilidad personal (VMP).
  • Un VMP debe alcanzar una velocidad comprendida entre 6 y 25 km/h.
  • Los VMP no deben poseer asiento si no dispone de un sistema de autoequilibrio.
  • Se describen conductas que puedan ser constitutivas de infracción.

>> Modificación del reglamento general de circulación y reglamento general de vehículos (noviembre de 2020)

  • Se prohíbe la circulación por travesías, vías interurbanas, autopistas y autovías.
  • Los VMP tendrán prohibido circular por las aceras.
  • Necesidad, en un futuro, del Manual de características y certificado de circulación.

>> Nueva ley sobre tráfico, circulación de vehículos de motor y seguridad vial (diciembre de 2021)

  • El conductor de un vehículo de movilidad personal estará obligado a utilizar casco de protección en los términos que reglamentariamente se determinen.

>> Nuevo manual de características técnicas de VMP (enero de 2022)

  • VMP para transporte personal: velocidad máxima de 25 km/h y masa máxima inferior a 50 kg).
  • VMP para transporte de mercancías u otros servicios: velocidad máxima de 25 km/h y masa máxima inferior a 400 kg).
  • Especificación de los requisitos técnicos a cumplir por los VMP:
    • Ensayos dinámicos en pista
    • Sobre elementos mecánicos, eléctricos e iluminación.
    • Sobre sistemas de frenado, potencia e indicadores de información.
    • Requisitos eléctricos y de batería (son obligatorios los sensores temperatura).
    • Porta-identificador trasero visible (similar a la matrícula)
    • Información del producto y marcajes (similar a la placa fabricante vehículos)

>> Obligatoriedad de disponer del certificado

  • Todos los VMP comercializados a partir de 21/01/2024.
  • Desde 21/01/27, todos los VMP comercializados antes de la entrada en vigor del presente manual o durante el período transitorio.

Peritación de patinetes eléctricos

A la variedad tan enorme de patinetes eléctricos comercializados en España hay que sumar la dificultad de encontrar proveedores de referencia tanto para realizar las reparaciones como para el suministro de recambios. Como consecuencia, la valoración de daños de un VMP es un trabajo complicado.

La primera circunstancia que complica la peritación es la falta de uniformidad actual en la identificación del vehículo. Hay patinetes en los que podemos encontrar, como hemos comentado, un adhesivo pegado en la parte inferior de la plataforma reposapiés, donde hallamos su número de serie, marca y modelo de fabricante. Otros, sin embargo, ni siquiera presentan esta etiqueta identificativa.

Con la entrada en vigor de la nueva legislación algunos fabricantes incorporan alguno de los requerimientos que serán obligatorios en un futuro, como la placa del fabricante con identificación de la marca, modelo, potencia, número de certificado y número de serie. Este hecho, sin duda, ayudará a conocer mejor de qué vehículo se trata, pero actualmente se da en una minoría de casos.

Podemos encontrar fabricantes de patinetes eléctricos que informan de los centros de reparación de su marca en la ciudad que nos interese; habitualmente, son centros multimarca y muchas veces también multidispositivos y en los que, además de VMP, también se reparan otros dispositivos electrónicos.

También hay centros de reparación con precios cerrados para determinadas operaciones, que pueden sernos de utilidad en determinados casos.

Para determinar la vida útil de un patinete es muy importante diferenciar si es de una flota de sharing o pertenece a un particular. A los escasos meses de rotación, un patinete de sharing ya sufre un gran desgaste, puesto que su utilización es mucho más intensiva que la de un patinete privado. Este último, el particular, puede llegar a vivir, en aceptable estado, cerca de dos años.

En cualquier caso, aunque el vehículo esté exteriormente aceptable, siempre habrá sufrido un desgaste en elementos tan importantes como el motor eléctrico y, sobre todo, su batería, por lo que se depreciará notablemente.
